Negli ultimi anni, in ogni numero della nostra rivista Impulse sono stati presentati i prodotti PMLCAP di RUBYCON. I recenti progressi nella tecnologia PMLCAP si sono concentrati principalmente sulle applicazioni ad alta tensione. Questa evoluzione tecnologica, in particolare l’espansione nel campo dell’alta tensione, è destinata a svolgere un ruolo chiave nel miglioramento dell’efficienza dei futuri sistemi elettronici in diversi settori.
In particolare, i progressi nella tecnologia ad alta tensione hanno anche consentito un’ulteriore miniaturizzazione delle attuali versioni a bassa tensione. I dispositivi PMLCAP di RUBYCON sono ormai sul mercato da oltre 15 anni a dimostrazione delle loro potenzialità in applicazioni che spaziano dai sistemi audio per auto di fascia alta alle missioni di esplorazione di Marte della NASA. In questo articolo abbiamo il piacere di presentare un nuovo membro della gamma di PMLCAP a bassa tensione: la serie MF.
Caratteristiche dei PMLCAP
Compattezza ed elevata capacità
I condensatori PMLCAP (Polymer Multi-Layer CAPacitor) sono una soluzione all’avanguardia che combina eccellenti caratteristiche elettriche con un formato compatto. Permettono di aumentare la capacità dei condensatori a montaggio superficiale convenzionali, offrendo un’elevata capacità con un ingombro notevolmente ridotto.
- La tecnologia a film sottile consente una miniaturizzazione significativa rispetto ai condensatori convenzionali.
- I materiali polimerici offrono un’elevata resistenza alle variazioni di temperatura e umidità, garantendo un’elevata affidabilità e stabilità.
- Realizzati con una tecnologia di produzione proprietaria a garanzia della stabilità della qualità.
- Grazie alla lunga durata sono utilizzabili in diverse condizioni ambientali
Caratteristiche elettriche superiori
- Caratteristiche stabili in temperatura e frequenza: la tecnologia multistrato polimerica a film sottile consente un funzionamento stabile in un ampio intervallo di temperatura (da -55°C a 125°C).
- Basse perdite ed eccellenti caratteristiche in alta frequenza
- Elevata resistenza di isolamento e bassa corrente di dispersione
- La carica e scarica rapide riducono la distorsione del segnale.
Miglioramento dell’affidabilità
A differenza dei condensatori ceramici multistrato (MLCC), i PMLCAP non risentono degli effetti piezoelettrici e riducono il rischio di formazione di crepe, cortocircuiti, fumo e incendi.
Innovazioni tecnologiche nella serie MF

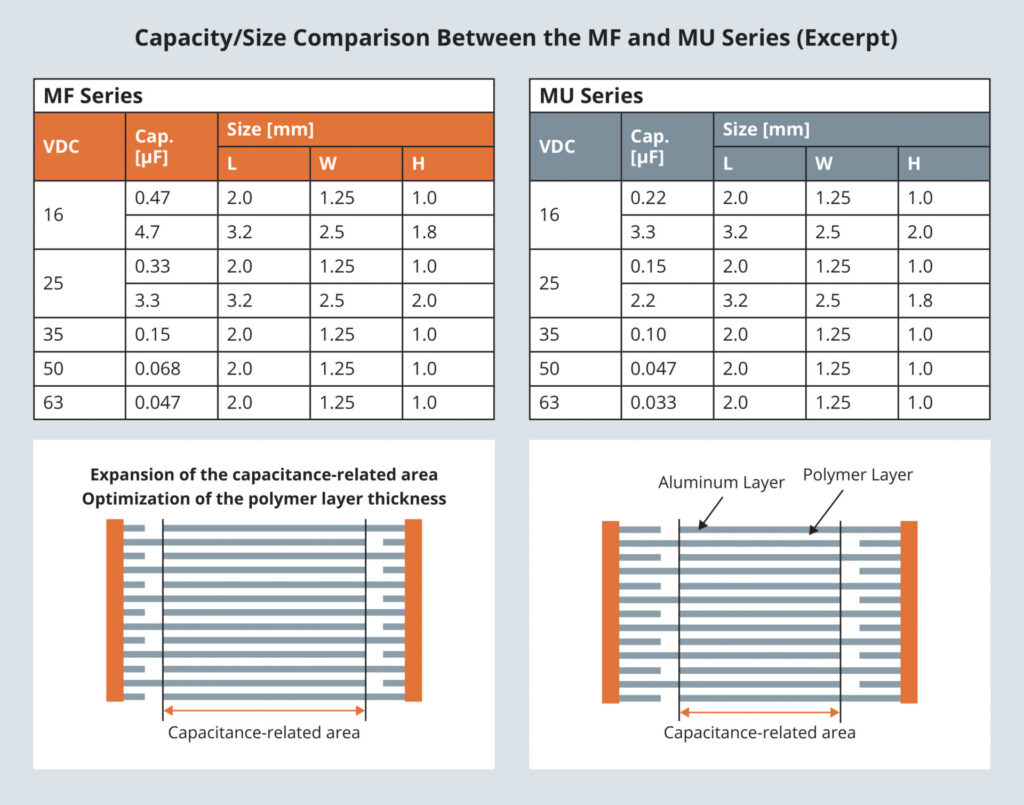

RUBYCON ha annunciato la serie MF che permette un notevole aumento della capacità fino al 40-210% rispetto alla precedente serie MU, mantenendo le stesse dimensioni compatte. Questo significativo miglioramento è il risultato di due innovazioni tecnologiche:
1. Estensione del margine del foglio (la sezione discontinua dello strato di alluminio) per avvicinarlo all’elettrodo
2. Riduzione dello spessore dello strato di resina polimerica
Questi progressi sono il risultato di ingenti sforzi di ricerca e sviluppo combinati con i miglioramenti nella tecnologia di deposizione a vapore. Grazie alla continua evoluzione di queste tecnologie è facilmente prevedibile un’ulteriore miniaturizzazione.
Panoramica della serie MF
• Intervallo di capacità: da 0,033 a 4,7μF
• Tensione nominale: da 16 a 63V
• Intervallo di temperatura di esercizio: da -55 a +125°C
Applicazioni principali della serie MF
• Apparecchiature audio: sono destinati a sostituire gli MLCC migliorando la qualità del suono e riducendo il rumore
• Circuiti dei sensori: l’assenza di effetti piezoelettrici previene i disturbi dovuti alle vibrazioni della scheda, consentendo una precisa elaborazione del segnale.
• Circuiti RF e sintetizzatori PLL: la notevole stabilità li rende ideali nell’alimentazione di circuiti RF
• Dispositivi elettronici ad alta integrazione: migliora la chiarezza del suono e riduce il rumore negli smartphone, nei tablet e nei laptop
• Tra molte altre potenziali applicazioni troviamo i dispositivi indossabili industriali e medicali.
Con l’introduzione della Serie MF, RUBYCON getta le basi di ulteriori innovazioni nella miniaturizzazione con elevate prestazioni, supportando lo sviluppo di dispositivi elettronici di nuova generazione in una vasta gamma di settori.
PMLCap
Novità per la serie ad alta tensione HPB

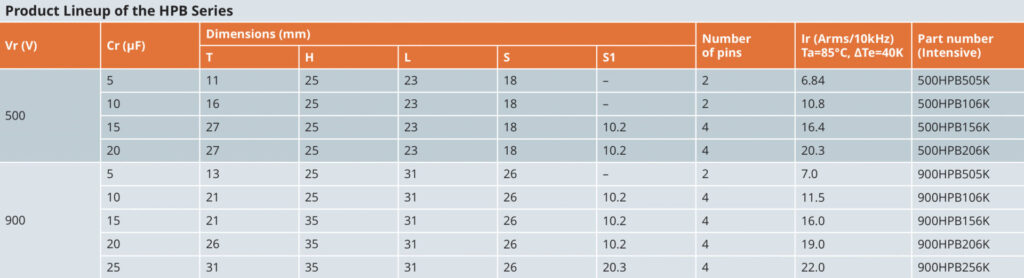

Oltre all’introduzione della serie a bassa tensione, RUBYCON presenta due aggiornamenti riguardanti la serie ad alta tensione HPB.
Il primo riguarda la pubblicazione ufficiale delle specifiche sul sito web di RUBYCON. Il secondo è l’aggiunta, sulla base di ricerche di mercato condotte negli ultimi anni, di una versione da 900V 5μF.
Potrebbero esserci lievi differenze rispetto ai valori annunciati in precedenza nelle nostre newsletter o su Impulse perché le specifiche ora pubblicate riflettono i valori attualmente garantiti da RUBYCON. Va notato che RUBYCON è ancora attivamente impegnata nella ricerca e nello sviluppo tecnico e che quindi le specifiche potrebbero ancora cambiare in futuro. Se si verificassero delle variazioni, queste interesserebbero principalmente l’aumento della corrente di ripple, mentre resterebbero invariate le configurazioni di tensione, capacità e dimensioni.
Per ulteriori informazioni contattare: Matteo Dadati CODICO Italia
