Convertitori DC-DC a 48V: Il banco di prova per l’ingresso del GaN nel mainstream automobilistico (Parte 2)
Questo articolo è la seconda parte di un’analisi in due puntate. Nella Parte 1 abbiamo descritto il contesto del mild-hybrid 48V, la funzione chiave del convertitore bidirezionale 48V ↔ 12V nell’architettura a doppio bus e i primi due temi dell’intervista a EPC: la ricostruzione dei costi di sistema come vera forza trainante del 48V e il vantaggio del GaN in termini di dimensioni e peso. Riprendiamo qui il filo: affidabilità, disciplina del layout, progetti di riferimento, produzione di massa e criterio corretto per valutare il GaN.
Il primo ostacolo alla produzione di massa non è mai stato l’efficienza
D: Per un convertitore 48V ↔ 12V di produzione, qual è tipicamente il primo vincolo “go/no-go”: la mappa di efficienza (incluso il carico leggero), il margine termico, il margine EMI, il comportamento transitorio o il costo BOM? Qual è la causa principale di quel vincolo?
R: Il primo requisito go/no-go nell’elettronica automobilistica è l’affidabilità, seguita molto da vicino dal costo. I produttori automobilistici sono molto cauti riguardo alle nuove tecnologie perché le conseguenze — un richiamo del veicolo o un problema di sicurezza — sono estremamente costose e possono danneggiare una reputazione costruita con cura. L’affidabilità del sistema ha molte dimensioni, tra cui il margine termico e il ciclo termico in condizioni estreme. Include anche la robustezza del sistema in caso di un comportamento transitorio imprevisto. Progettare per un’adeguata robustezza può comportare costi significativi per il sistema e, pertanto, componenti ben caratterizzati con condizioni di sovrasollecitazione transitoria documentate statisticamente rappresentano un vantaggio significativo.
— EPC
Questo passaggio articola chiaramente le differenze tra le applicazioni automobilistiche e gli altri scenari. I data center danno priorità alla densità di potenza e alla progettazione termica, mentre i robot umanoidi si concentrano sulle dimensioni e sulla risposta dinamica, ma non sul settore automobilistico. Per le applicazioni automobilistiche, l’affidabilità è sempre la massima priorità, seguita dal costo, con l’efficienza che arriva per ultima. Questo perché l’industria automobilistica teme i guasti imprevedibili molto più che le metriche prestazionali non ottimali. La risposta di EPC a questo ostacolo inizia con la certificazione di grado automobilistico. Le sue serie di FET eGaN da 80 V, EPC2206, EPC2218A e EPC2204A, sono tutte certificate secondo AEC-Q101. Tuttavia, AEC-Q101 è solo il punto di partenza per entrare nell’ecosistema automobilistico; ciò che interessa davvero agli OEM è se la durata del dispositivo in condizioni operative reali sia prevedibile e sufficientemente verificabile.
Questa è precisamente la domanda a cui EPC cerca di rispondere nel suo ultimo Phase 18 Reliability Report. Il nucleo di questo rapporto non consiste solo nel presentare i risultati dei singoli test, ma anche nello stabilire una corrispondenza tra i test accelerati di laboratorio e i profili di missione reali. Per raggiungere questo obiettivo, EPC ha ulteriormente affinato la sua analisi di affidabilità su tre dimensioni direttamente rilevanti per gli scenari DC-DC automobilistici:
- Gate Wearout: confini di affidabilità dei gate pGaN in condizioni di commutazione dinamica, direttamente correlati alla commutazione ad alta frequenza sopra i 250 kHz nei convertitori a 48V;
- Robustezza alle sovratensioni Drain-Source: confini di guasto e fattori di accelerazione sotto sovrasollecitazione transitoria, una preoccupazione fondamentale in condizioni operative difficili come i carichi residui (load dump) automobilistici;
- Usura termomeccanica: Meccanismi di durata del ciclo di temperatura a livello di chip e package, un input chiave per gli scenari di ciclo di temperatura del vano motore.
La Fase 18 ha anche introdotto soluzioni personalizzate per la valutazione dell’affidabilità per applicazioni a livello di missione, come gli azionamenti per motori; il contenuto pertinente è stato sottoposto a revisione paritaria e pubblicato in conferenze e riviste internazionali. Shengke Zhang, vicepresidente per l’affidabilità dei prodotti di EPC, lo spiega semplicemente: identificando i meccanismi di usura intrinseci e correlandoli alle condizioni di sollecitazione a livello di missione, la durata del dispositivo può essere prevista con maggiore precisione, a supporto di una progettazione del sistema più affidabile. Per le case automobilistiche, il livello di documentazione statistica stesso rappresenta un valore ingegneristico, poiché influenza direttamente il modo in cui vengono stabiliti i margini di progettazione, allocati i costi di verifica e definiti i confini di rischio.
Le specifiche dei tre FET eGaN da 80V di EPC per applicazioni 48V ↔ 12V illustrano ulteriormente questo punto, come evidenziato nella seguente tabella:
| Parametri | EPC2206 | EPC2218A | EPC2204A |
|---|---|---|---|
| VDS | 80V | 80V | 80V |
| RDS(on) tip. | 1.8 mΩ | 2.4 mΩ | 4.4 mΩ |
| QG tip. @50V | 15 nC | 10.5 nC | 5.7 nC |
| QGD tip. @50V | 3 nC | 1.5 nC | 0.8 nC |
| QOSS tip. @50V | 72 nC | 46 nC | 25 nC |
| QRR | 0 nC | 0 nC | 0 nC |
| Dimensioni dispositivo | 13.9 mm² | 6.8 mm² | 3.75 mm² |
Fonte dati tabella: EPC, AB016 eGaN FETs and ICs for Automotive DC-DC Applications
Dal punto di vista delle caratteristiche del dispositivo, una QRR pari a zero è un indicatore critico. I dispositivi GaN in modalità di arricchimento non presentano carica di recupero inversa, il che significa che, durante il processo di commutazione hard dei convertitori bidirezionali, una fonte di perdita può essere eliminata direttamente, fornendo un margine più ampio per la compressione del tempo morto (dead-time). Nei convertitori bidirezionali automobilistici 48V ↔ 12V, ciò non si traduce solo in minori perdite di commutazione, ma comporta anche meno eventi EMI e ridotte sfide di certificazione.
I benefici dell’alta frequenza possono essere ottenuti? Tutto inizia con la disciplina del layout
D: I fronti rapidi e il ringing sono preoccupazioni comuni. Quali due “parapetti” di progettazione contano di più per rendere producibile e ripetibile un convertitore GaN 48V ↔ 12V ad alta densità (ad esempio, disciplina del layout, strategia di gate-drive, scelte dei magnetici, filtraggio, protezione, metodologia di validazione)?
R: La disciplina del layout è il problema più importante che riscontriamo quando i clienti adottano il GaN. Quando si passa a una frequenza di conversione più elevata, la sensibilità all’induttanza parassita esterna aumenta. Un layout scadente causerà oscillazioni di sovratensione e sovracorrente che possono influire sull’affidabilità del sistema. Un layout scadente può anche aumentare l’EMI, il cui rimedio può rivelarsi costoso.
— EPC
Questa risposta evidenzia il vincolo ingegneristico più pratico per il GaN nelle applicazioni automobilistiche: l’alta frequenza non si traduce automaticamente in benefici di sistema, a meno che il layout non sia adeguatamente progettato. Per i convertitori da 48V a 12V, il vero problema non è se la frequenza possa essere aumentata, ma se i parametri parassiti rimangano entro limiti controllabili dopo l’aumento della frequenza. Nello specifico, i due tipi più critici di induttanza parassita sono:
- Induttanza del loop di potenza: il loop di commutazione tra i FET di lato alto e lato basso deve essere il più corto e compatto possibile. Sebbene il packaging LGA dei FET eGaN abbia eliminato l’induttanza parassita causata dal wire bonding, il posizionamento dei condensatori di disaccoppiamento, lo sbroglio delle tracce in rame e il design dei via a livello di PCB determinano ancora i livelli di ringing del sistema in condizioni di elevato dv/dt;
- Induttanza di sorgente comune: l’induttanza parassita nel percorso del terminale source influisce direttamente sulla risposta del gate drive, causando ulteriore distorsione dei tempi di commutazione. Questo è il motivo per cui, nei progetti ad alta frequenza, l’induttanza di sorgente comune spesso non è solo un “problema di efficienza” ma un “problema di ripetibilità”: determina se le prestazioni di un prototipo possono essere replicate in modo affidabile nelle implementazioni a livello di scheda prodotte in serie.

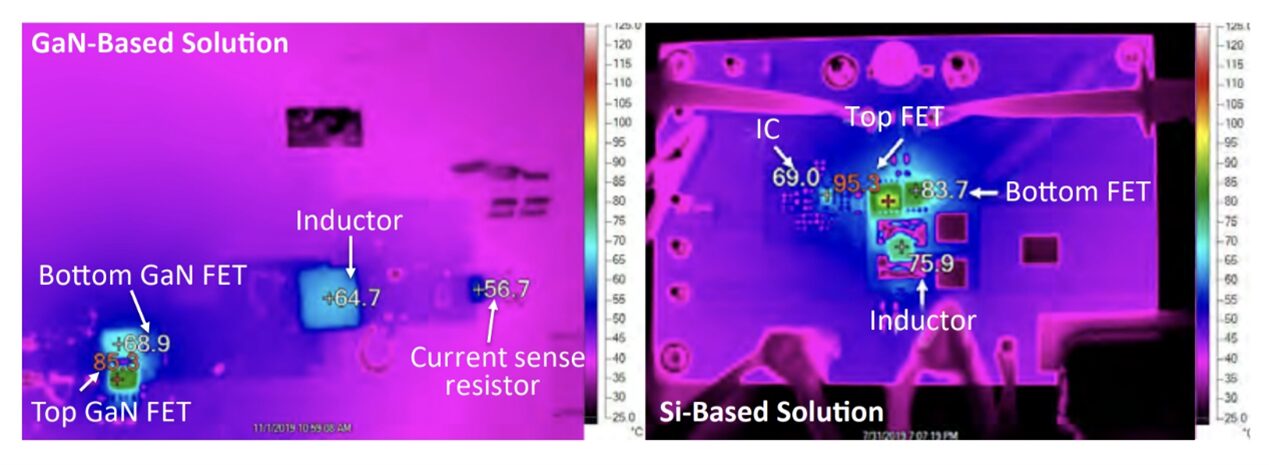

I dati dei test di AB016 illustrano ulteriormente questo punto: sebbene le dimensioni fisiche del FET eGaN siano significativamente più piccole di quelle del MOSFET in silicio, in condizioni di layout corrette la soluzione basata su GaN mostra effettivamente una temperatura di hotspot inferiore di circa 10 °C in assenza di flusso d’aria o di dissipatore di calore: le minori perdite di stato attivo e di commutazione sono la causa principale. Ciò è di significativa importanza per gli scenari di raffreddamento passivo automobilistico: i convertitori potrebbero non richiedere il raffreddamento a liquido e persino essere installati in posizioni più convenienti, ma con ambienti termici peggiori.
In altre parole, un layout disciplinato è un prerequisito per la realizzazione di successo del GaN nelle applicazioni ad alta frequenza. Solo con un layout corretto, le basse perdite e le piccole dimensioni del GaN possono tradursi in benefici tangibili per il sistema; altrimenti, gli stessi dispositivi potrebbero invece causare problemi di ringing ed EMI più gravi.
Progetti di riferimento automobilistici a 48V
Dopo aver discusso le caratteristiche del dispositivo, l’affidabilità e la disciplina del layout, la domanda pratica che i team di progettazione devono affrontare è: da dove iniziare? La risposta di EPC è un insieme di progetti di riferimento a livello di sistema che raggruppano selezione del dispositivo, controller, layout e magnetici in piattaforme verificate e pronte per essere valutate, come evidenziato nella seguente tabella:
| Progetto di riferimento | Descrizione | VIN | VOUT | IOUT | Prodotto in evidenza |
|---|---|---|---|---|---|
| EPC9159 | Convertitore LLC bidirezionale da 1 kW, 48V/12V | 12V–52V | 12V | 83A | EPC2619 + EPC2067 |
| EPC9163 | Modulo di potenza bidirezionale da 2 kW, 48V/12V | 20–60V (Buck) / 11,3–16V (Boost) | 5–16V (Buck) / 20–50V (Boost) | 140A (Buck/Boost) | EPC2218 |
| EPC9165 | Modulo di potenza bidirezionale da 2 kW, 48V/14V, 140A | 20–60V (Buck) / 11,3–16V (Boost) | 5–16V (Buck) / 20–50V (Boost) | 140A (Buck/Boost) | EPC2302 |
Fonte: Pagina web EPC relativa a 48V Hybrid Power DC-DC (epc-co.com)
Questi tre progetti coprono due percorsi topologici distinti. EPC9159 è un convertitore LLC a rapporto fisso che misura appena 17,5 mm × 22,8 mm, raggiungendo una densità di potenza di 5.130 W/in³ con un’efficienza di picco del 98% (96,2% a pieno carico di 83 A), rappresentando il limite di ciò che il GaN abilita in termini di densità estrema. EPC9163 e EPC9165 sono moduli di potenza bidirezionali scalabili destinati allo scenario più tipico di distribuzione della potenza mild-hybrid 48V ↔ 12V: EPC9163 utilizza otto dispositivi EPC2218 che operano a 500 kHz; EPC9165 passa all’EPC2302 con package QFN, con un intervallo di tensione di uscita regolabile da 12V a 36V. Entrambi supportano la scalabilità modulare: 1 kW per fase, 4 kW con due moduli in parallelo e 6 kW con tre moduli. Tutti e tre i progetti condividono lo stesso modulo di controllo (EPC9528 + Microchip dsPIC33CK256MP503), garantendo curve di apprendimento coerenti e il riutilizzo del software tra diversi livelli di potenza e topologie. Per i team di progettazione, il valore di questo portafoglio risiede nell’offrire una linea di partenza ingegneristica completa da 1 kW a 6 kW, con layout validati, controller sintonizzati e un percorso di scalabilità della potenza definito.
L’ostacolo più facilmente sottovalutato risiede sulla linea di produzione
D: Avete affermato che efficienza, densità di potenza, dimensioni e costi sono al vertice della gerarchia dei requisiti per la conversione 48V ↔ 12 V. Per un tipico progetto della classe da 2 – 3 kW, qual è il requisito più difficile da sacrificare e su cosa i team ottimizzano troppo in anticipo?
R: “Nella nostra esperienza, il compromesso più difficile riguarda la modifica dei processi di assemblaggio automobilistici esistenti. Se un nuovo dispositivo richiede anche solo una minima regolazione del processo di assemblaggio, il costo e la difficoltà percepiti spesso scoraggiano l’intenzione di adottarlo, anche se offre vantaggi significativi in termini di costi e affidabilità. Pertanto, i processi produttivi più flessibili sono spesso quelli più innovativi”.
— EPC
Questa affermazione può sembrare un’osservazione casuale basata sull’esperienza, ma è molto specifica del settore automobilistico. Molte nuove tecnologie non muoiono in laboratorio, né muoiono sulle curve di efficienza; muoiono ai cancelli della fabbrica. I data center possono personalizzare i progetti a livello di scheda per densità estreme e molti progetti di robot umanoidi sono ancora nella fase di prototipazione in piccoli lotti, dove la flessibilità del processo è maggiore. L’automotive è diverso. Le linee di assemblaggio delle case automobilistiche e dei fornitori Tier 1 hanno stabilito da tempo sistemi stabili centrati su packaging specifici, processi di saldatura, specifiche di test e documentazione di qualità. Anche se un nuovo componente richiede solo una minima regolazione alla linea di produzione, può innescare l’intero costo di rivalidazione, ricertificazione e reintroduzione.
Molti FET eGaN di EPC utilizzano un package LGA a pad inferiore, altamente compatibile con i processi di montaggio SMT QFN standard. Questa scelta non serve solo a ridurre i parametri parassiti, ma anche a raggiungere l’obiettivo dell’integrazione della produzione di massa. Spesso, la vera innovazione non risiede nel fatto che un singolo dispositivo sia estremo, ma nel fatto che possa entrare nella catena di fornitura mainstream senza interrompere i sistemi di produzione esistenti. EPC offre anche una gamma completa di pacchetti QFN (Quad-Flat-No-Lead) che talvolta si integrano più facilmente nelle linee di produzione mature e standard. Cercate le versioni qualificate secondo AEC Q-101 entro fine 2026.
Valutare il GaN: evitare l’approccio “Replacement”
D: Se poteste dare una regola empirica per mantenere oneste le valutazioni del GaN a 48V, quale sarebbe? E qual è una trappola comune che porta i team a trarre conclusioni errate?
R: Se un progettista di sistemi vuole mantenere tutto invariato e limitarsi a sostituire i suoi vecchi MOSFET con un dispositivo GaN, rimarrà deluso. I risparmi ottenibili partendo da un progetto da zero sono piuttosto straordinari, ma richiedono più cura e impegno.
— EPC
Questa affermazione può essere considerata la chiave metodologica generale dell’intero articolo. Che si tratti dei cambiamenti nelle dimensioni dell’induttore, della disciplina del layout e dei percorsi termici discussi in precedenza, o della migliore ripetibilità offerta dall’integrazione, tutti condividono una premessa comune: il valore del GaN non si materializza automaticamente “sostituendo un singolo dispositivo”, ma viene sbloccato attraverso la riprogettazione del sistema.
Questo principio concorda con le conclusioni dei due articoli precedenti. Nelle applicazioni dei data center, la vera chiave risiede nel ridistribuire l’elevata corrente e lo stress termico all’interno del sistema; nella robotica umanoide, la vera chiave risiede nella ricostruzione dell’intero sistema — dalla meccanica e dalla gestione termica alla scheda driver. Quando si tratta di convertitori automobilistici 48V ↔ 12V, questa logica rimane invariata; i vincoli si espandono semplicemente dalla densità e dal volume, per includere anche l’affidabilità, la controllabilità del layout e la compatibilità con il processo di assemblaggio.
Pertanto, il concetto di “partire da zero” non è solo uno slogan astratto, ma un giudizio ingegneristico concreto: se il team di sistema continua ad aderire alle condizioni al contorno della soluzione MOSFET originale e si limita a sostituire i dispositivi di commutazione con il GaN, il risultato spesso non sarà il pieno beneficio, ma piuttosto nuovi problemi di alta frequenza. Al contrario, solo riesaminando induttori, layout, percorsi termici e metodi di integrazione dei dispositivi da una prospettiva di sistema, il valore del GaN si manifesterà in modo misurabile.
Il criterio di valutazione corretto non è “cosa succede quando il GaN viene inserito in un vecchio sistema”, ma piuttosto “se un sistema GaN riprogettato può riscrivere i vincoli originali pur raggiungendo gli stessi obiettivi”.
Conclusione
Attraverso questi tre articoli, abbiamo discusso dei percorsi di implementazione del GaN in tre scenari distinti: robot umanoidi, data center AI e sistemi automobilistici a 48 V. Sebbene le sfide tecniche affrontate in ciascuno siano diverse, la logica sottostante rimane coerente: il valore più grande del GaN non risiede nel sostituire semplicemente i componenti esistenti, ma nello sbloccare opportunità di riprogettazione nei punti in cui il sistema incontra i primi vincoli.
Nei robot umanoidi, questo vincolo si manifesta principalmente come limitazioni spaziali e raffreddamento passivo; nei data center, si manifesta come colli di bottiglia della densità a basse tensioni ed elevate correnti a livello di scheda; e nei convertitori automobilistici da 48V a 12V, le sfide sono ancora più pratiche e complete: l’affidabilità deve essere garantita per prima, il layout deve essere sufficientemente controllato e i processi di assemblaggio devono ridurre al minimo le interruzioni dei sistemi di produzione di massa esistenti.
Proprio per questo motivo, il valore del GaN nelle applicazioni automobilistiche non dovrebbe essere ridotto in modo semplicistico a “maggiore efficienza” o “maggiore frequenza”. Ciò che ridefinisce veramente è qualcos’altro: se i team di sistema possono ancora ottenere una nuova libertà di progettazione all’interno dei vincoli stabiliti per il costo del veicolo, la gestione termica e la produzione.
In questo senso, il convertitore da 48V a 12V non è solo un normale modulo DC-DC automobilistico, ma una finestra per capire se il GaN sia davvero entrato nell’ecosistema dell’ingegneria automobilistica mainstream. In definitiva, ciò non dipende dal parametro di un singolo componente, ma dal fatto che il sistema giustifichi una riprogettazione e che le linee di produzione siano disposte ad abbracciarla.
