RUBYCON ha rilasciato la nuova serie MXZ (105°C, 3.000 ore), che offre circa il 10% in più di capacità con le stesse dimensioni rispetto alla serie MXT. Questo miglioramento è dovuto ad ulteriori sviluppi tecnologici dei fogli di alluminio. La serie MXZ è ora in grado di gestire correnti più elevate e una maggiore capacità, segnando così un significativo passo avanti nella tecnologia dei condensatori.
La capacità di un condensatore elettrolitico in alluminio è determinata principalmente dalla superficie totale dei fogli di anodo e catodo. Fogli di alluminio delle stesse dimensioni ma con superficie più ruvida e irregolare hanno naturalmente una superficie maggiore (Figura 1), fatto questo di notevole rilevanza dato che la miniaturizzazione dei condensatori elettrolitici dipende da quanto può essere aumentata la superficie del foglio di alluminio mantenendo le stesse dimensioni rispetto alle versioni precedenti.

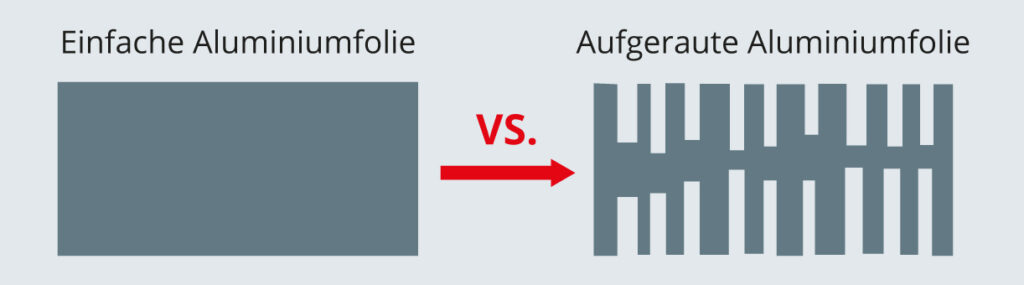

Figura 1: Confronto tra un foglio di alluminio semplice e uno inciso (sezione trasversale)
Il metodo più comune per irruvidire un foglio di alluminio è l’incisione chimica. Questo metodo consente di aumentarne la superficie creando numerose microscopiche cavità sulla superficie del foglio, tutti i condensatori elettrolitici in alluminio attualmente sul mercato utilizzano fogli incisi chimicamente.
La serie MXZ utilizza un foglio di alluminio che viene rivestito con polvere anziché con inciso chimicamente. Mentre l’incisione chimica tradizionale è considerata un processo sottrattivo che crea cavità nel foglio di alluminio, il rivestimento a polvere è un processo additivo che applica strati di polvere di alluminio al foglio, un approccio completamente opposto. La laminazione multistrato di questa polvere ha reso possibile la produzione di fogli di alluminio con una superficie ancora maggiore.
Condensatore della serie MXZ di RUBYCON
Rispetto alla serie MXT di RUBYCON che utilizza pellicole incise chimicamente, a parità di dimensioni la serie MXZ offre circa il 10% di capacità in più e può raggiungere valori di corrente nominale leggermente più elevati. La serie MXT stessa è stata lanciata nel 2022 ed è quindi relativamente nuova. Tuttavia, confrontando la serie MXZ con la serie MXG attualmente di ampio utilizzo, si può notare un aumento della corrente nominale di circa il 15-25% a parità di dimensioni, mentre la capacità risulta superiore del 75-95%. In termini di capacità, un condensatore MXZ potrebbe sostituire due MXG.
Che sia inciso chimicamente o verniciato polvere, la gestione di un foglio di alluminio per un condensatore di elevata capacità richiede un notevole grado di competenza tecnica. Infatti, è più difficile da avvolgere rispetto ad un foglio a bassa capacità con inevitabili ripercussioni sulla velocità di avvolgimento durante la produzione e sulle dimensioni del condensatore.
Ciò comporta che la dimensione più piccola della serie MXZ sia attualmente 22×50mm e che sia disponibile solo come condensatore snap-in. Poiché le richieste del mercato costringono sempre più ad una maggiore densità di potenza ed efficienza, la serie MXZ è sicuramente destinata a fornire un contributo significativo in quella direzione.
Product overview of the MXZ series
- Range di temperatura: -25 / +105°C
- Durata: 3.000 hours @105°C
- Tensione nominale: 450Vdc
- Dimensioni: da ø22×50 a ø45×100mm
(Specifica standard fino a ø35mm)
Available Capacitance Table of MXZ series (450V, 105°C, 3.000Hrs)
